CML2020D配電隔離器

產品特點:

配電式隔離器(通常稱配電器)的作用是為原工業現場提供一種兩線製傳輸方式,既要為變送器等一次儀表提供24V配電電源,同時又要對輸入的電流信號進行采集、放大、運算、和進行抗幹擾處理後,再輸出隔離的電流和電壓信號,供後麵的二次儀表或其它儀表使用。

產品應用將變送器4~20mA信號隔離傳送。可選擇4~20mA或1~5V信號輸出,或其它所需的直流信號,模塊化表芯設計,無需零點和滿度調節。帶有工作電源指示燈。

在線谘詢訂購熱線:0517---86891833

CML2020D  電流信號輸入配電隔離器(一入一出)

CML2020D  配電隔離器是向現場的變送器提供隔離的電源電壓,並將變送器產生的 4~20mA信號經本隔離器轉換成所需的直流信號至控製係統或其它智能儀表。LDG8041電流信號輸入配電隔離器需要獨立供電,供電電源-輸入回路-輸出回路之間電磁隔離。 一、CML2020D   配電隔離器特性:    1、給變送器提供驅動電壓16.5~28V;    2、將變送器4~20mA信號隔離傳送,其它所需的直流信號;    3、模塊化表芯設計,無需零點和滿度調節;    4、單通道,一路輸入一路輸出,輸入回路短路保護;    5、帶有工作電源指示燈;
6、即插即拔式接線端子,DIN導軌卡式安裝。   二、CML2020D   配電隔離器技術規格:
1、工作電源:        電源接線:獨立的接線端子13-,14+,可帶電拔插        電源電壓:20~35VDC        電流損耗:24VDC時,<50mA        電源指示:得電時LED燈亮;綠色
2、輸入回路:         輸入通道:端子1,2,3接線(參見端子接線圖)         變送器信號輸入:4~20mA         驅動變送器的配電電壓:16.5~28V         輸入阻抗:內置輸入電阻50Ω
3、輸出回路:         輸出通道:端子10,11,12接線(參見端子接線圖)         輸出電流:4~20mA;0~20mA;或指定電流量程         電流輸出時允許負載:0~550Ω(4~20mA,0~20mA 輸出時)         輸出電壓:1~5V;0~5V;0~10V;或指定電壓量程         電壓輸出阻抗:內置輸出電阻250Ω         紋波(Vp-p):<10mV
4、性能指標:         標準精度:±0.1%FS         溫度漂移:±0.015%/℃         響應時間:≤1s(0 → 90%)         穩定時間:≤3s         電源電壓變動影響:±0.1%(允許電壓範圍)         負載電阻變化影響:±0.1%/250Ω         通道隔離:輸入-輸出-電源之間隔離         絕緣電阻:≥100MΩ/500VDC(AC)         隔離能力:1500VAC/1分鍾50Hz         抗電磁兼容性:符合IEC61000相關抗電磁標準
5、環境參數:         工作溫度:0~+60℃         儲運溫度:-20~+80℃         環境濕度:5~+95%RH(無冷凝)

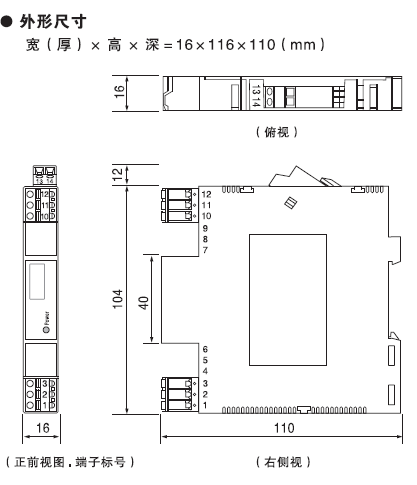

6、結構及外形尺寸:         結構:卡裝式模塊化表芯ABS材質機殼拔插式端子         外形尺寸:W16×H116×D110(mm),整機重量:約110g

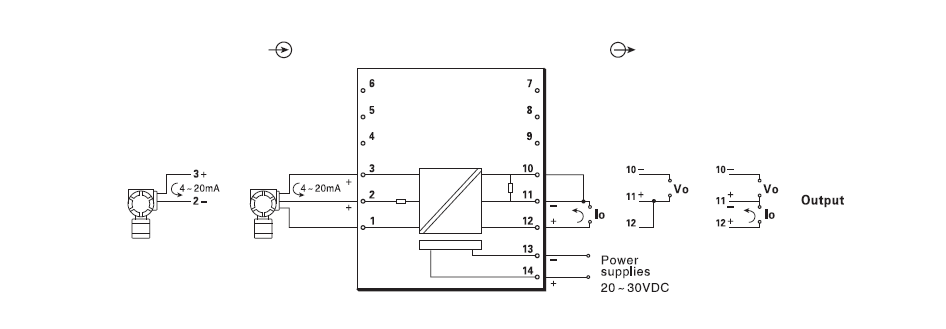

7、端子接線如下圖:
