一.CMLP2020DWK 通用型智能溫度變送器性能簡介:
輸入單路或雙路熱電偶、熱電阻信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，並提高輸入、輸出、電源之間的電氣隔離性能。

二.技術特點:
本產品采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，在對高、低頻幹擾信號的抑製方麵均有著優異表現，即使在大功率變頻控製係統中依然能夠可靠應用，同時，數字化技術的應用克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償等諸多先進技術，並符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁幹擾要求，這一係列技術的應用使產品的穩定性和可靠性獲得科學的保證。

三.產品適用性:
可以在單元組合儀表及DCS、PLC等係統配套使用，在油田、石化、製造、電力、冶金等行業的重大工程中有著廣泛應用。

四.通用型智能溫度變送器技術參數:
係統傳輸準確度：±0.2%×F?S(可訂製±0.1%)

溫度漂移：35ppm/℃

冷端溫度補償準確度：±1℃（預熱時間30分鍾）

測量熱電阻允許的引線電阻：≤15Ω

輸出允許外接的負載阻抗：
4-20mA輸出時0~300Ω；0-10mA輸出時0~600Ω，
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
需要更大的負載能力請在訂貨時說明。

通用型智能溫度變送器供電電源：
AC 95~265V
DC 20~32V

輸入功率：
0.9~1.8W(與型號有關，詳見產品手冊附錄中關於輸入功率的計算方法)

輸入信號斷線時的輸出狀態:
輸出狀態有跟隨方式、報警方式兩種狀態可設置。

五.溫度變送器選型:

選型說明:
1.輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
其它輸入、輸出類型另行特殊訂製；
2.單通道產品zui多可以有兩路輸出，雙通道產品每通道隻能對應一路輸出。
3.雙通道產品輸入信號如需不同，請與本公司聯係特殊訂貨；
4.含通訊、報警產品僅單輸入，並且zui多隻有一路模擬信號輸出。

通用型智能溫度變送器麵板指示:
PWR：電源指示燈(綠色)；
ALM：輸入信號報警指示燈(紅色)；
正常工作狀態時該指示燈不亮；
輸入信號故障時閃爍；
輸入信號超量程時長亮。

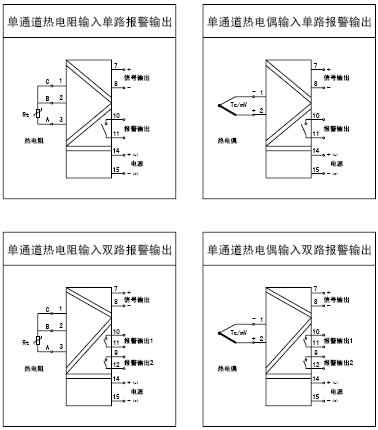

接 線 圖:
單輸入儀表接線圖
寬×高×深(12.8×100×115mm)

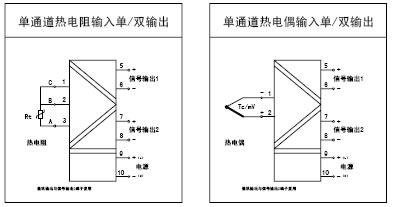

溫度變送器單輸入儀表接線圖
寬×高×深(18×100×115mm)

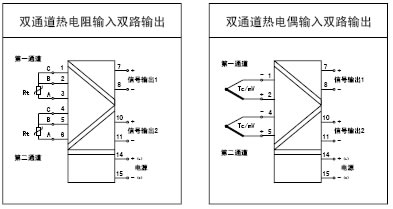

溫度變送器雙通道雙輸出儀表接線圖
寬×高×深(18×100×18mm)

通用型智能溫度變送器說明：
1.儀表供電形式有直流和交流，請注意區分！220V供電
產品的電源線接入圖中電源端子L、N之間，L接相線，
N接零線。
2.如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁幹擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用於絕大部分的工業現場。

六.校   準:
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定範圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作。
