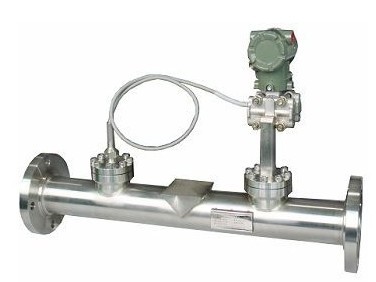

ZY-LGX楔形流量計
產品特點：
楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。
產品應用：
楔形流量計主要用於高粘度重油、渣油、柴油、機油等、工業煤氣、焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮氣、空氣、水蒸汽、汙水液體等介質的流量測量。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇。
.jpg)
ZY-LGX 楔形流量計係統是zui新開發的新一代差壓流量儀表係統，它可以滿足大多數流體的測量要求，如清潔的液體、氣體、蒸汽等。它特別適合測量傳統流量儀表很難測量的流體，如紙漿、礦漿、油漿、燃料油、渣油、煤焦油等其他高粘度流體及懸浮液的、易結晶的、髒汙的流體。因此，楔形流量計係統被廣泛用於石油、化工、電力、輕工等領域那些高粘度、低雷諾數的介質測量
二,儀表特點
« 采用“V”型體節流件可消除滯留區，防止係統出現堵塞現象。
« 雷諾數是的適用範圍廣，雷諾數為500時，仍保持差壓與流量的平方關係。
« 安裝使用及維護方便。
« 測量精度高，流量校準擴展不確定度：±0.5%~±0.2%（水校或油校）。
« 長期穩定性好，被用戶譽為零故障率儀表。
« 一次表分體式，更換楔形件（中間）可擴展量程。
« 款式多樣：
普通型：量程比在1：10範圍內，流量係數的非線性誤差為≤±1%。
高性能型：量程比在1:3範圍內流量校準擴展不確定度為±0.5%~±0.2%。
« 可根據現場壓力情況設定超壓報警值與低壓報警值，在使用中出現超壓或低壓情況時儀表自動聲光報警，有效的防止因超壓而引起的安全事故的發生。
三.產品流量範圍：
型號 | 通經mm | 楔形h/D | 流量範圍m3/h（液體） | 長度 （mm） | 工作壓力 （Mpa） | 介質溫度 | 水校精度 (或油校) | 法蘭標準 | |
DEC-LGX -15 | 15 |
0.2-0.5 | 0.28~2.7 | 600 |
0.2~42 |
-20~300 |
0.2% 0.5% 1.0% 1.5% |
0.2% |
HG/T20592-2009 |
DEC-LGX -25 | 25 | 0.8~7.5 | 600 | ||||||
DEC-LGX -40 | 40 | 1.5~21 | 700 | ||||||
DEC-LGX -50 | 50 | 3~33 | 700 | ||||||
DEC-LGX -80 | 80 | 6~75 | 800 | ||||||
DEC-LGX -100 | 100 |
0.3-0.5 | 17~100 | 800 | |||||
DEC-LGX -150 | 150 | 45~310 | 1000 | ||||||
DEC-LGX -200 | 200 | 68~460 | 1000 | ||||||
DEC-LGX -250 | 250 | 109~865 | 1200 | ||||||
DEC-LGX -300 | 300 | 155~1225 | 1200 | ||||||
四.產品選型
型 號 規 格 | 說 明 | ||||||
楔形流量計 | DEC-LGX | 楔形流量計 | |||||
介質 | Y | 液體 | |||||
Q | 氣體 | ||||||
Z | 蒸汽 | ||||||
連接方式 | 1 | 法蘭連接 | |||||
2 | 對焊連接 | ||||||
法蘭材質 | C | 碳鋼 | |||||
S | 不鏽鋼 | ||||||
O | 其它 | ||||||
公稱壓力 | 025 | 0.25MPa | |||||
06 | 0.6MPa | ||||||
10 | 1MPa | ||||||
… | …… | ||||||
320 | 32MPa | ||||||
公稱直徑 | -25 | DN25 | |||||
-32 | DN32 | ||||||
-40 | DN 40 | ||||||
… | …… | ||||||
-500 | DN 500 | ||||||
